聯系我們
| CONTACT公司總部：鄭州市大學南路電商港6號樓10層/11層
生產基地：河南省新密市來集鎮李堂工業園區
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：[email protected]
簡單介紹以下幾種耐火磚的燒成特性
發布時間：2015/1/26 16:21:48 點擊率： 來源:admin 作者：榮盛耐材由于耐火材料燒成的目的，是將不穩定的強度小的坯體，燒制成具有一定強度的穩定的耐火制品。又由于各種耐火材料在燒成時，所產生的物理化學變化各有其特點。簡單介紹以下幾種耐火磚的燒成特性：
粘土磚：150~200℃ 排除坯體中的殘余水分。
200~900℃ 為結合粘土中粘土礦物和雜質礦物的分解氧化階段。
900℃以上至燒成終了，產生液相并逐步增多，同時莫來石生成坯體燒結。對粘土制品要求在氧化氣氛中燒成。
高鋁磚：200℃以前，磚坯內殘余水分排出。200~1200℃，高嶺石脫水分解，并形成莫來石和游離石英；1200℃以上，熟料中剛玉和游離SiO2反應生成莫來石（二次），這種反應在1200℃開始，1300~1400℃反應加劇，在1000~1100℃出現的液相溫度升高，液相量增加，有利于剛玉再結晶和莫來石晶體長大，坯體趨于燒結。

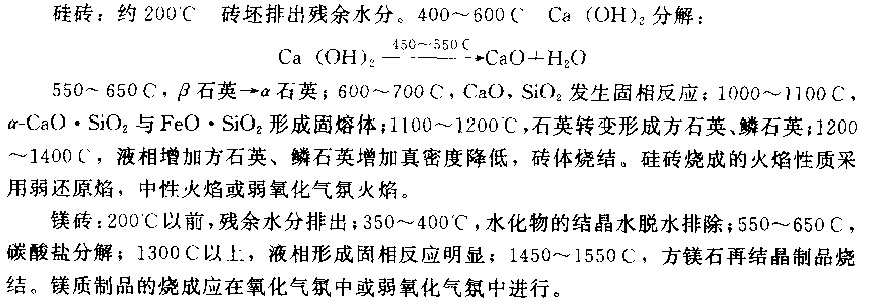

高鋁磚的燒成在高溫階段，采用還原性火焰或接近中性的弱氧化性火焰燒成，保溫時間較長為24~40h。
也許您會對以下內容感興趣： 直接結合鎂鉻磚的性能特點 不定形耐火材料的工藝特點 玻璃窯爐結構和各部位使用耐火材料 ＲＨ煉 鋼精煉爐各部位用耐火材料 什么是耐火材料的使用性能 耐火材料的作業性介紹窯車耐火磚的選擇 耐火材料導熱系數是什么 什么是耐火磚的高溫耐壓強度 鎂鉻磚性能特點介紹 耐火材料在鋼鐵工業的重 要性 高鋁磚的分型介紹 半硅磚的性能特點介紹
- 上一篇：機械破壞因素對回轉窯內襯材料的影響
- 下一篇：倒焰窯用耐火材料
在線咨詢(7*24)
電話咨詢
