產(chǎn)品展示
| PRODUCT
聯(lián)系我們
| CONTACT公司總部：鄭州市大學南路電商港6號樓10層/11層
生產(chǎn)基地：河南省新密市來集鎮(zhèn)李堂工業(yè)園區(qū)
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：3491492646@qq.com
正文

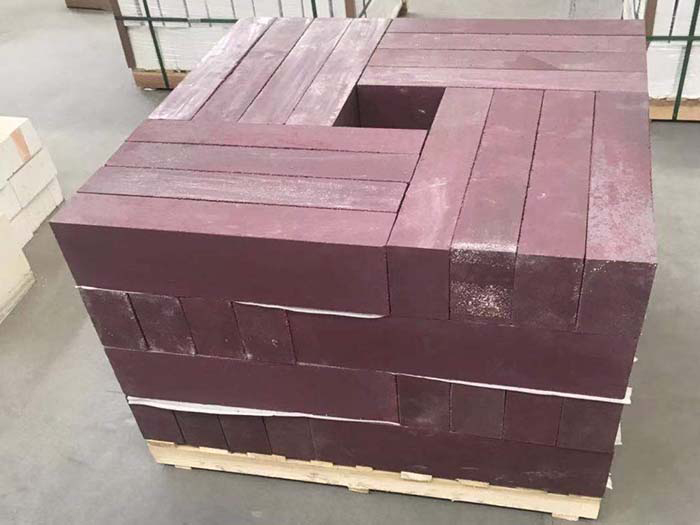

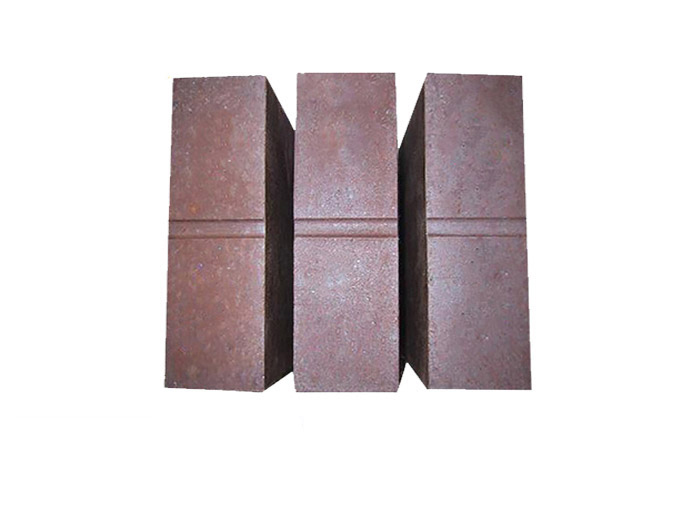

鎂磚
發(fā)布時間：2016/8/25 14:29:12 點擊率： 來源:admin 作者：榮盛耐材 鎂磚產(chǎn)品應用:
鎂磚主要用于煉鋼堿性平爐、電爐爐底和爐墻，氧氣轉(zhuǎn)爐的中間襯，有色金屬冶煉爐，高溫隧道窯，煅燒鎂磚和水泥回轉(zhuǎn)窯內(nèi)襯，加熱爐的爐底和爐墻，玻璃窯蓄熱室格子磚等。
鎂磚是氧化鎂含量在90%以上、以方鎂石為主晶相的堿性耐火材料。
一般可分為燒結鎂磚（又稱燒成鎂磚）和化學結合鎂磚（又稱不燒鎂磚）兩大類。純度和燒成溫度高的鎂磚，由于方鎂石晶粒直接接觸，稱為直接結合鎂磚；用電熔鎂砂為原料制成的磚稱為電熔再結合鎂磚。
鎂磚是以方鎂石為主晶相的堿性耐火制品。鎂磚具有高溫機械強度高，抗渣性好、抗侵蝕力強、高溫下體積穩(wěn)定等特點。
鎂磚有較高的耐火度，很好的耐堿性渣性能，荷重軟化開始溫度高，但抗熱震性能差。燒結鎂磚以制磚鎂磚為原料，經(jīng)粉碎、配料、混練、成型后，在1550～1600℃的高溫下燒成，高純制品的燒成溫度在1750℃以上。不澆鎂磚是在鎂砂中加入適當?shù)幕瘜W結合劑，經(jīng)混煉、成型、干燥而制成。
鎂磚相關理化指標：
項目 | 指標 | ||||||
M98 | M97A | M97B | M95A | M95B | M91 | M89 | |
MgO % | ≥97.5 | ≥97 | ≥96.5 | ≥95 | ≥94.5 | ≥91 | ≥89 |
SiO2 % | ≤1.0 | ≤1.2 | ≤1.5 | ≤2.0 | ≤2.5 | / | / |
CaO % | / | / | / | ≤2.0 | ≤2.0 | ≤3.0 | ≤3.0 |
顯氣孔率 % | ≤16 | ≤16 | ≤18 | ≤16 | ≤18 | ≤18 | ≤20 |
體積密度 g/cm3 | ≥3.0 | ≥3.0 | ≥3.0 | ≥2.95 | ≥2.95 | ≥2.9 | ≥2.85 |
常溫耐壓強度 MPa | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥50 |
0.2MPa荷重軟化開始溫度 ℃ | ≥1700 | ≥1650 | ≥1560 | ≥1500 | |||
加熱永久線變化 % | 1650℃×2h -0.2~0 | 1650℃×2h -0.3~0 | 1600℃×2h -0.5~0 | 1600℃×2h -0.6~0 | |||
在線咨詢(7*24)
電話咨詢
