聯系我們
| CONTACT公司總部：鄭州市大學南路電商港6號樓10層/11層
生產基地：河南省新密市來集鎮李堂工業園區
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：[email protected]
90剛玉磚密度

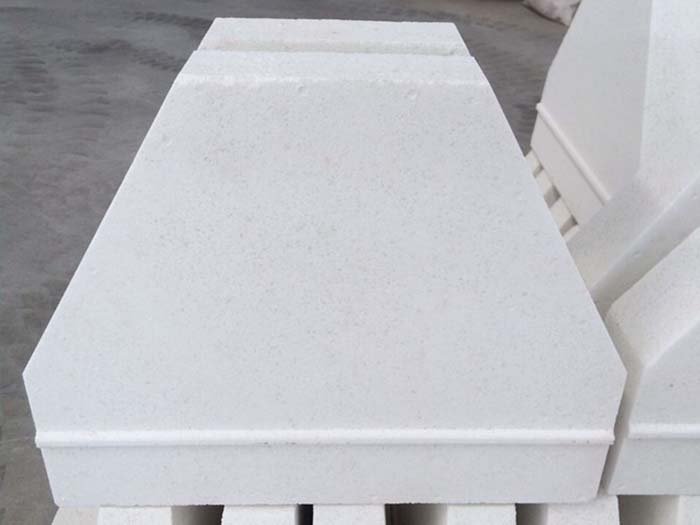

發布時間：2017/6/27 16:18:13 點擊率： 來源:admin 作者：榮盛耐材90剛玉磚密度是氧化鋁的含量90％、以剛玉為主晶相的耐火材料制品。有很高的常溫耐壓強度。高的荷重軟化開始溫度(大于1700℃)。很好的化學穩定性,對酸性或堿性渣、金屬以及玻璃液等均有較強的抵抗能力。熱震穩定性與其組織結構有關,致密制品的耐侵蝕性能良好,但熱震穩定性較差。分為燒結剛玉磚和電熔剛玉磚兩種。90剛玉磚密度大概在3g/cm3左右。
90剛玉磚密度是指耐火材料的干燥質量與其總體積之比，單位為ｇ/ｃｍ３。體積密度直觀地反映了耐火制品的致密程度，它是耐火原料、致密耐火制品質量水平的重要衡量指標。但在輕質隔熱制品的生產中，為降低熱容和熱導率，常采用各種手段控制制品的體積密度。
剛玉磚參考理化指標如下所示：
項目 | 指標 | ||||
GYZ-99A | GYZ-99B | GYZ-98 | GYZ-95 | ||
Al2O3 % | ≥99 | ≥99 | ≥98 | ≥95 | |
SiO2 % | ≤0.15 | ≤0.2 | ≤0.5 | / | |
Fe2O3 % | ≤0.1 | ≤0.15 | ≤0.2 | ≤0.3 | |
顯氣孔率 % | ≤19 | ≤19 | ≤19 | ≤20 | |
體積密度 g/cm3 | ≥3.20 | ≥3.15 | ≥3.15 | ≥3.1 | |
常溫耐壓強度 MPa | ≥80 | ≥80 | ≥80 | ≥100 | |
0.2MPa荷重軟化開始溫度 ℃ | ≥1700 | ||||
加熱永久線變化 % 1500℃×2h | ±0.2 | ±0.3 | |||
剛玉磚以剛玉為主晶相的鋁硅系耐火制品。剛玉磚有優良的高溫力學性能，耐侵蝕、耐磨性良好。以工業氧化鋁作為制造剛玉的原料。所制得的工業氧化鋁主要為α-Al2O3。由γ -Al2O3轉化為α -Al2O3時體積收縮率為13％，為使α -Al2O3晶粒發育完好，原料需經更高溫度處理。經高溫燒后α -Al2O3晶粒可長大25～40倍。
剛玉磚可分別用燒結氧化鋁和電熔剛玉作原料或Al2O3/SiO2比高的礬土熟料與燒結氧化鋁配合,采用燒結法制成。也可用磷酸或其他黏結劑制成不燒剛玉磚。主要用于煉鐵高爐和高爐熱風爐、煉鋼爐外精煉爐、滑動水器、玻璃熔窯以及石油化工工業爐等。
廣泛用于石油化工和化肥工業的裂解、轉化爐、冶金行業等各種高溫窯爐內襯、及窯具。
如果您對90剛玉磚有需求，或是對90剛玉磚密度有疑問，歡迎致電榮盛耐材有限公司，我們將會為您提供高質量的耐火材料和貼心的服務。
在線咨詢(7*24)
電話咨詢
